MARCHE LM

세계 최초의 하이브리드형 무정전 전원장치 “MARCHE”는 급증하는 전력수요에 대비하는 최적의 솔루션으로
UPS와 ESS의 장점을 결합시킨 세계 최초 ESS 겸용 Hybrid UPS입니다.

정전 등의 비상시에 주요설비를 보호하면서 경부하시 전력을 저장,
Peak시에 활용함으로써 에너지 비용을 혁신적으로 개선할 수 있습니다.


고효율 모듈형 MARCHE LM

대형 데이터센터에 탁월하고 최적의 성능을 제공하는 새로운 Hybrid UPS.
Dual DSP(Digital Signal Processor)를 이용하여 완전한 디지털 방식으로 제어되어 별도의 하드웨어 변경없이 성능 및 기능 개선이 가능합니다.
기존 2레벨 방식대비 고조파(50%) 및 전력 변환 손실(30%)을 대폭 저감하였습니다.

layout styles

기능 및 성능

* 업계 최고 수준의 높은 효율(최대 97.5%)

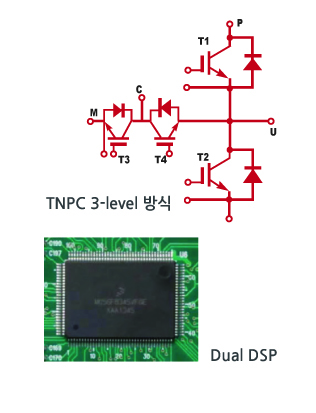

* TNPC 3레벨 전력 변환 방식
* 우수한 입력 성능
  - PF > 0.99
  - THDi < 3%
  - 넓은 입력 전압 허용 범위: +15%, -20%
* 뛰어난 과부하 내량:
    125% 10분, 150% 1분
* 100% 불평형 부하처리
* 진상 0.9까지 정격 유효전력 감소 없이 사용
* Hot-Swap 기능
* 자가 부하 테스트 기능
* 최대 8대까지 병렬 운전

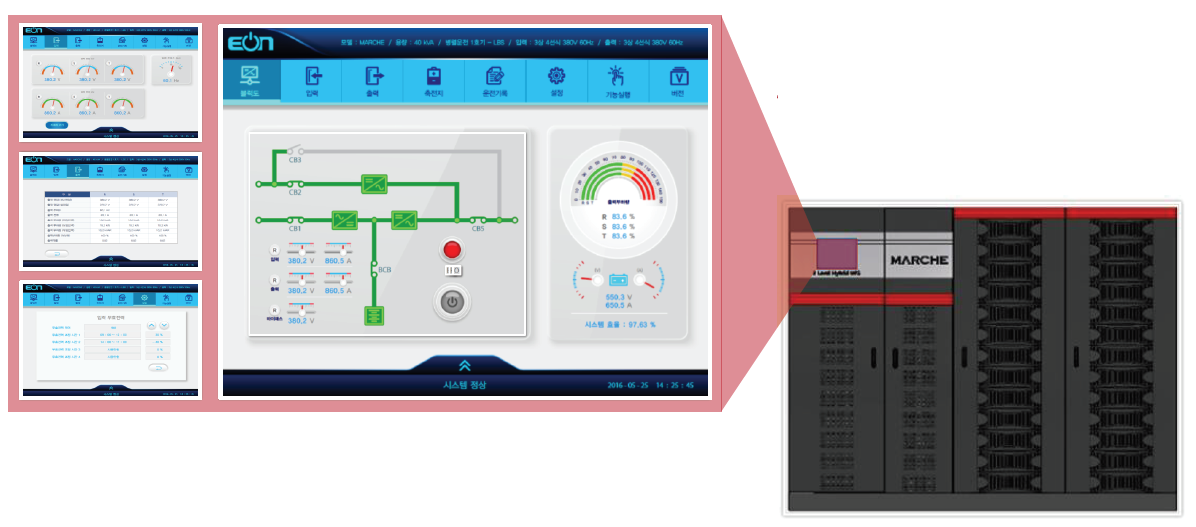

12인치 HMI

* 사용자 편의성을 감안한 관리 기능 구현
  - 한글 적용으로 편의성 증대
  - 세계 최대 12인치 칼라 터치 스크린 적용
  - 운영데이터, 현재 동작 상태 표시 및 모든 설정을
    터치스크린으로 편리하게 관리


layout styles

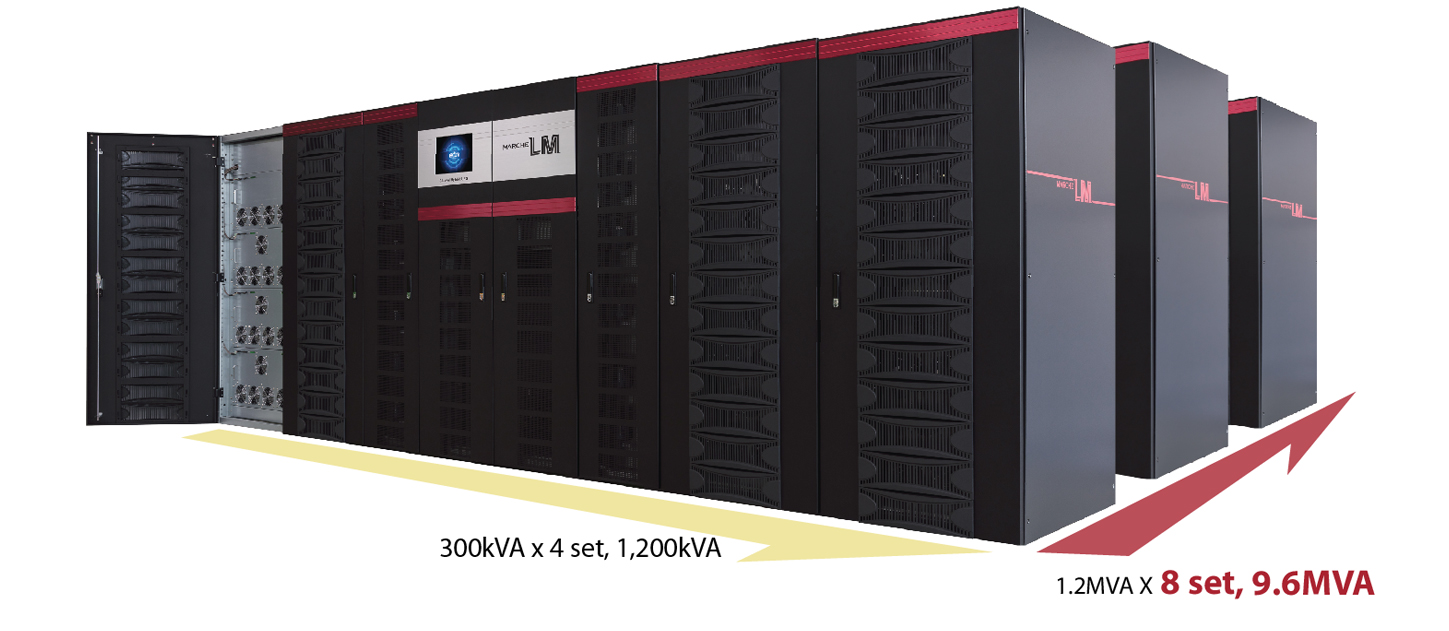

유연한 용량 확장성

300kVA 모듈을 기본 단위로 1,200kVA까지 구성하며, 최대 9.6MVA까지 확장 가능.
다각적인 모듈성을 통한 최고 수준의 유효 전력 공급.

- 단일시스템 최대 1.2MVA
- 병렬시스템 최대 9.6MVA

layout styles

지능형 병렬운전 및 Hot-Swap 기능

지능형 병렬운전

- 지능형 병렬운전 알고리즘 적용: 단위 모듈 효율 곡선 정보를 이용하여 저부하시에도 고효율 운전이 가능합니다.
- 지능형 가변 알고리즘 적용: 부하율에 따라 가동 모듈의 수량을 가변시키고 가동 모듈을 순환시킬 수 있습니다.

Hot-Swap 기능

운전중 개별 모듈의 파워 스택 교체가 가능
  - 용량 증설 및 수리 시 제품의 중단없이 교체
  - 전면에서 유지보수
  - 안전성 및 고객 편의성 증가
USP모듈별로 개별 컨트롤러 내장
개별 USP의 ON/OFF 기능, 자동 동기화 기능 및 소프트 스타트 기능
Bottless방식의 접속부 구조 Plug-In 모듈로 교체가 용이

탁월한 효율성 및 설치 유연성

MARCHE LM은 업계 최고수준의 높은 효율성을 제공하기 때문에 운영비용을 최소한으로 줄일 수 있습니다.

  - 정류기 및 인버터 모두 TNPC기반의 3레벨 변환 방식 채택
  - 최신세대 IGBT
  - 무중단 확장 가능한 전력 모듈 파워스택

MARCHE LM은 업계 최고수준의 높은 전력밀도의 모듈 파워스택 제공하기 때문에 사용공간의 최소화가 가능하며, 설치의 유연성을 통한 다양한 레이아웃으로 구성할 수 있습니다.

  - 최대 용량 또는 이중화를 위한 다각적인 모듈성
  - 중앙 집중형 및 분산형의 병렬 처리 기능
  - 지능형 용량
  - 3선 및 4선 : 기존 설비를 손쉽게 교체할 수 있도록 지원

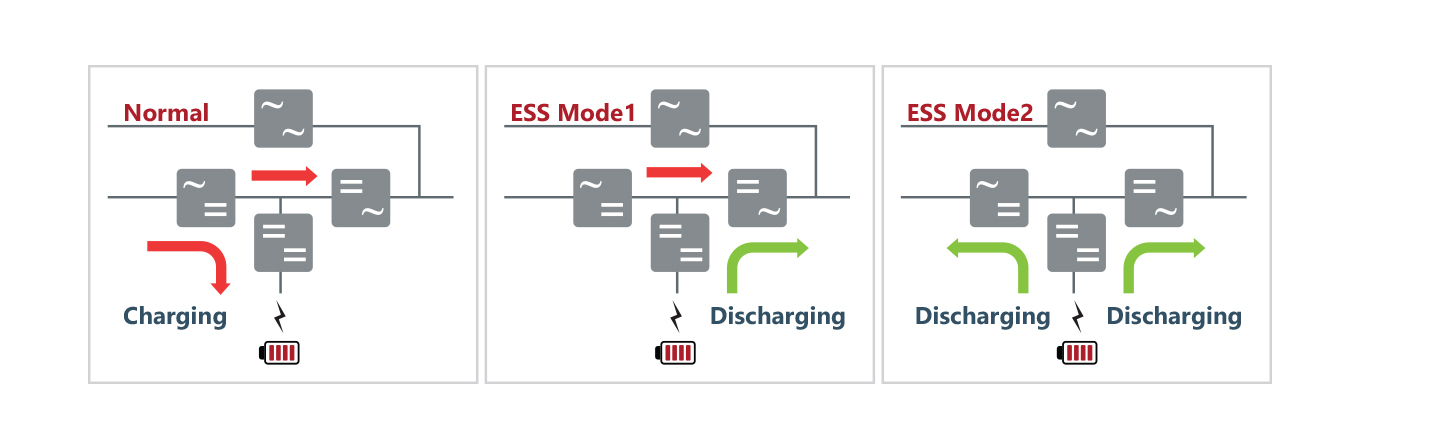

ESS 기능 구현 모드

ESS는 Energy Storage System의 약자로 전력 수요가 상대적으로 적은 시점(심야 등)에 전력을 축전지에 저장하였다가 전력 수요가 많은 피크타임에 사용함으로써 전력 이용 효율을 높이고, 전력요금을 절감할 수 있는 기능입니다.

layout styles

계통 역률 개선 기능

MARCHE LM은 무효전력 조정기능을 갖고 있어 전력 인프라 구축 측면에서 아래와 같은 장점을 제공합니다.

  - 건물 전체 전력의 역률을 개선하여 전력 요금 절감
  - 전기 인프라 공사 절감
  - 유도성 부하설비의 역률 개선
  - 용량성 부하설비의 역률 개선

폭넓은 축전지 호환성 및 관리 기능을 제공합니다.

  - 최근 Data Center에 폭넓게 사용되기 시작한 Li-Ion 전지의 특성을 반영하여
    폭넓은 축전지 전압 범위를 갖도록 설계되어 전지 사용의 선택을 폭넓게 제공
  - 온도에 따른 축전지 충전전압 보정기능
  - 축전지 주위의 권장온도(20℃)를 기준으로 주위 온도 변화시 온도편차에 따른 축전지 부동충전전압을 자동으로 보정하여
    과충전,부족충전을 방지할 수 잇고 축전지의 상태를 최적으로 유지 및 수명연정 효과.

유연하고 즉각적인 UPS 종합 솔루션 제공

동기화 기능(LBS) 기본 내장

MARCHE LM은 내장된 동기화 기능을 통해 당사 및 타사 모델과도 완벽한 동기화 운전이 가능하며, 이는 STS(Static Transfer Switch) 설치시 최적의 절체 조건을 제공합니다.

전력 변환부 모듈 파워스택

MARCHE LM은 전력 변환부 파워스택이 모듈화되어 전면에서 슬라이드식으로 탈장착이 가능합니다.
이는 수리시간이 단축되고, 유지보수를 용이하게 합니다.

탁월하고 손쉬운 원격 감시(Option)

MARCHE LM은 전용 프로그램(UPSMon)을 통하여 각종 계측값 및 장애 내역을 감시 컴퓨터에서 한 눈에 알아볼 수 있고, 실시간 원격 제어가 가능합니다.

스마트폰을 이용한 즉각적인 문제 확인

스마트폰을 이용하여 운영자는 언제 어디에서나 장비 상태 확인이 가능하고, 장애상황 및 체크사항에 대한 메시지를 빠르게 수신하여 시스템을 요율적이고 안정적으로 운영할 수 있습니다.

장비사양

시스템용량(kVA) 600 900 1200
단일 모듈 용량(kVA) 250, 300kVA
입력
상수 3상 4선, 3상 3선
전압 및 범위 380V, 400V, 415V, 440V +15%, -20%
전류고조파왜율 (THDi) 3%이하
역률 0.99이상
주파수 및 범위 50Hz/60Hz ±10%
축전지전압(공칭)(Vdc) 480~720
출력
상수 3상 4선, 3상 3선
전압 380V, 400V, 415V, 440V
안정도 ±1% (평형 부하시)
주파수 50Hz/60Hz ±0.1%
출력파형 및 왜율 2%이하 (선형 부하시)
파고율 3 : 1 이상
과부하 내량 125% 10분, 150% 1분
부하역률 0.9 ~ 1.0
종합효율 최대 97.5%
환경조건
소음 (1.5m지점에서 측정) 75dB
주위온도 0~+40℃
최대 운영 고도 ≤1000m
상대습도 90%이하, 이슬이 맺히지 않을 것
냉각방식 강제 풍냉식
기능적 사양
조작 및 보호장치
-교류입력 차단기/바이패스입력 차단기/출력 차단기/비상바이패스 차단기
-EPO버튼/FAULT CLEAR 버튼/가청 경보 리셋 버튼/인버터 On, Off버튼
감시 및 상태 표시 기능 - 대화면 (12.1인치)TFT컬러 터치 스크린 LCD에 의한 각종 계측값 및 상태 표시
외부 Interface기능
- RS-232C, RS-422, RS-485, Modbus, LAN Interface
- 원격접점 (형식“C”접점, 교류이상, 축전지 저전압에 의한 정지, 바이패스 운전, 종합경고)
치수
W 너비(mm) 2430 3960 4660
D 길이(mm) 900 900 900
H 높이(mm) 1900 1900 1900
무게(kg) 1800 2600 3200
