PCS

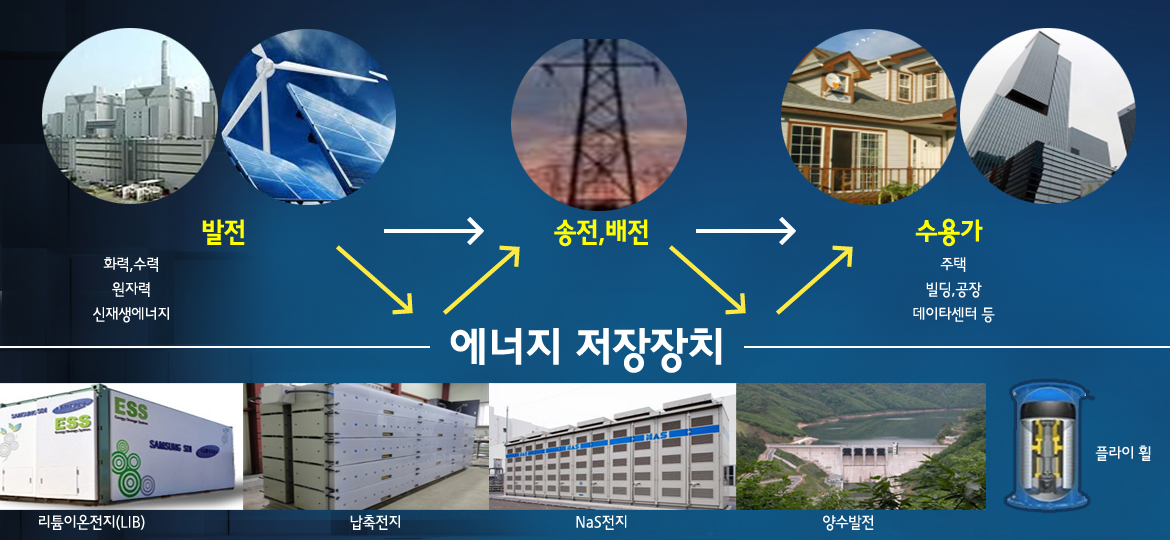

ESS용 PCS인 “MARCHE PCS”는 급증하는 전력수요에 대비하여 신재생에너지 연계, 수요반응, 비상발전 등에
활용 가능하며 전력피크 억제, 전력품질 향상 및 전력수급 위기 대응에 최적화된 최적의 솔루션입니다.

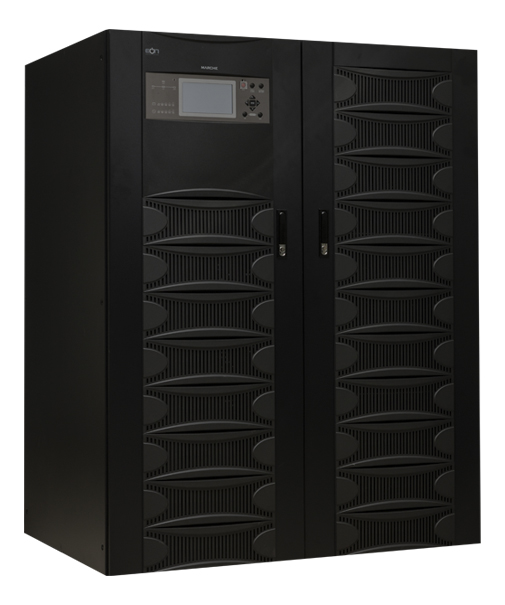

최고의 성능과 다목적 기능을 가진 ESS용 PCS(250 ~ 500kW)

최신 기술의 3레벨 토폴로지 및 모듈화 방식을 적용하여 최고의 성능과 기능을 구현하고 국제 그리드코드에 적용 가능하도록 다양한 기능을 구현합니다.


TNPC 3레벨 방식 적용으로 인한 고효율 구현
인버터부를 3레벨 TNPC 토롤로지로 구현하여 최대 98%의 고효율을 달성하였습니다.

전력 변환부 파워 스택 모듈화
파워스택을 모듈화 및 Boltless 하여 수리 및 유지보수 시간을 대폭 단축하였습니다.

ESS 기능
수요반응, 신재생에너지 연계, 비상발전 등 다양한 ESS 기능을 구현하여 전력피크 억제, 전력품질 향상 및 전력수급 위기상황에서 대응할 수 있습니다.

LVRT 및 무효 전력 조정 기능
국제 그리드코드에 적합하게 LVRT 및 무효전력 조정 기능등을 구현하여 계통의 안정성을 확보할 수 있도록 하였습니다.

UPS 기능
정전이 발생 할 경우 무순단으로 중요 부하에 전력을 공급하여 주요설비를 보호합니다.

독립운전 기능
비상 전원으로 사용 가능하도록 독립운전 모드 기본 기능을 기본 내장하였습니다.

폭 넓은 축전지 운전 전압 범위 및 호환성 확보
사용자가 최적의 솔루션으로 설계 가능하도록 다양한 축전지와 호환 가능하고 540~850V의 넓은 축전지 운전 전압 범위를 가지도록 개발하였습니다.

다양한 통신 인터페이스 제공
RS-232, RS-485, Modbus, TCP/IP, 경보접점 등 통신을 다양한 통신 방법과 연계 가능하도록 통신 인터페이스를 제공합나디.



기능 및 성능

* 높은 효율 (최대 98%)
* TNPC 3레벨 전력 변환 방식
* 전력변환부 모듈화
* 우수한 입력 성능
- PF > 0.98
- THDi < 5%
- 입력 전압 허용 범위 : +10%, -12%
* 축전지 사양
- 최고 허용 전압 : 850V
- 운전 전압 범위 : 540 ~ 850V
* 다양한 통신 인터페이스
- RS-232, RS-485, Modbus TCP, 원격접점

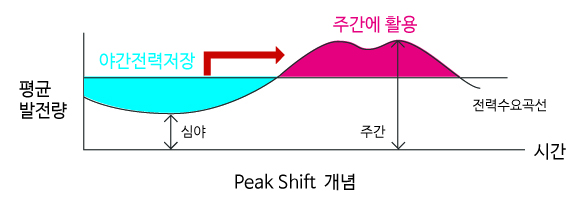

수요반응 기능

전력 사용량이 적은 야간에 축전지 등에 에너지를 저장하였다가 전력 사용량이 많은 주간에 활용 함으로써 효율적인 전력 활용이 가능하여 전력 공급 부족 사태를 예방하여 국가 차원의 전력 활용방안을 재고할 수 있습니다.


효율적인 전력 활용

전력 공급 부족 사태 예방을 위한 국가차원의 전력 활용방안 재고

layout styles

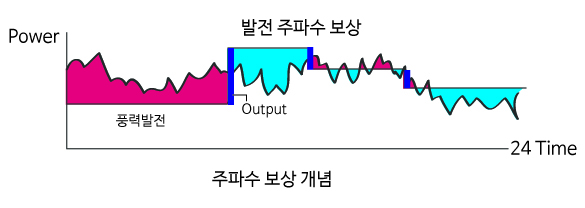

신재생에너지연계

다양한 신재생에너지와 연계 가능하여 신재생에너지의 불규칙한 발전량으로 인한 전력 품질이 저하되는 문제점을 해결하여 전력 품질을 안정화 할 수 있습니다.


고품질의 전력 확보

신재생 에너지 도입 확대에 따른 전력의 품질 안정화 대책 필요

layout styles

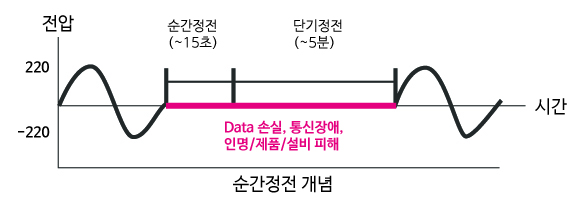

비상발전

비상발전 역할이 가능하여 기존의 비상발전기를 대체할 수 있습니다. 기존의 비상발전기는 대부분 디젤발전기여서 유지보수의 어려움과 정전이후에 동작하여 전력수급 활용이 불가능하지만 PCS는 즉시 전력 공급이 가능하여 비상발전기 대체가 가능합니다.


안정적인 전력 활용

정전 피해의 대규모화로 인해 순간 정전 방지 중요성 확대

layout styles

Device specifications

`
항 목
성능 및 특성(kW)
50 75 100 150 250 300 500 600
일반적특성 냉각방식 강제풍냉식
사용정격 100% 연속사용
제어방식 벡터제어 IGBT PWM 방식 (3레벨 TNPC)
종합효율(정격부하시) 최대 98.1% 이상
class="br"병렬 시스템 용량 최대 8대(최대 4MW)
CONTROL DSP(Digital Signal Processor) 제어
소음 60dB 이하 75dB 이하

입력
전압 380Vac 3ph 4W
전압 허용범위 +15%, -20%
주파수 허용범위 54 ~ 66Hz(± 10%)
THDi 5% 이하 (정격전압, 정격부하시)
역률 0.98 이상 (정격전압, 정격부하시)
Power Walk-ln 5~30 sec (설정가능)
출력
정격전압 380Vac 3pH 4W
전압 안정도 ± 2% (평형부하시)
주파수 60Hz ± 0.1% (자체발전시)
과도접압 변동범위 ± 5% (100-50-100% 부하급변시, 정복전시)
과도 응답속도 20ms 이내 (± 2%로 회복)
과부화 내량 125% 10분, 150% 1분
THDv 3% 이하 (선형부하시)
출력 역률 0.9 / 1.0 (옵션)
동기 절체 스위치
동기절체시간 4ms 이내
동작조건
(1) 인버터 고장시
(2) 과부화시
(3) 수동절체시
ESS모드 동작조건 시간 설정 후 2분 이내 동작
백업 장치
축전지(리튬)
50/75/100/150kW 96 ~ 198셀 (288 ~ 821.7V)
250/300/500/1,000kW 126 ~ 198셀 (378 ~ 821.7V)
Ultra CAP.
250/300/500/600kVA 2초, 1분, 2~5분, 5분이상 선택
SIZE
W 너비(mm) 600 800 1000 1200 1800
D 길이(mm) 850 850 850 950 950
H 높이(mm) 1760 1760 1760 1900 1900
Weight (kg)
400 450 450 1000 1150 1650
